1.     应用场景
1.1.      PBX下属分机异地扩展（延伸）

目前很多传统的PBX不具有VOIP的功能，但因为有异地办公室或者不方便布线的情况下，导致PBX下面的分机无法直通到对应的办公场所。针对此种应用环境，可以用源端FXO+远程端FXS方式通过网络将传统PBX下的模拟分机部署到异地（远程）办公室。连接示意图见3.1部分图1。
1.2.     其他PSTN模拟线路异地扩展（延伸）

目前很多企事业单位办公场所内大部分还是传统的PSTN模拟线路，遇到办公桌面话机与PSTN不在同一处，两者之间又无法布设电缆，甚至需要部署到异地外呼、接听来电等。此种应用环境同样可以用源端FXO+远程端FXS方式通过网络将PSTN模拟电话线延伸到异地（远程）办公室以方便使用。连接示意图见3.2部分图2。

2. 功能需求
2.1.      一对一实现异地分机

无论是传统PBX下的分机还是其他PSTN模拟电话线，主要是解决源端线路和异地（远程）办公室之间布线的问题，或者分支机构办事处与总部进行电话组网的问题。所以主要是实现异地（远程）办公桌面话机与源端（PBX或者运营商的电话线）之间一对一的号码对应即可，具体PBX相关功能还是由上端的PBX实现，源端FXO+远程端FXS主要是解决中间线路传输问题，省去电缆布线的麻烦。连接示意图见3.1部分图1。
2.2.      一对多实现组网功能

因办公分机扩展需求，在很多场景下不单要解决一对一号码传输问题，还需要异地（远程）办公室扩展多部分机，此种应用环境下可以通过在源端或者在异地（远程）办公室部署IPPBX的方式与传统的PBX或其他PSTN线路进行对接。如：源端部署带有4个FXO的IPPBX对接原有PBX下的模拟分机或其他PSTN线路，提供给远程办公环境下的FXS网关或IP电话机注册IP分机共享使用。同时IPPBX还可以继续接入其他运营商线路，并能提供独立的PBX交换功能。连接示意图见3.2部分图2。

3.  解决方案

无论传统PBX的模拟分机还是其他PSTN电话线异地扩展解决中间布线问题，原理都是一样，通过FXO+FXS方式两端进行分别部署相应的设备。具体哪种部署方案，主要依赖于网络环境。
3.1.      网关解决方案

同一局域网（包括通过vpn、专网等）内部署方案，因为FXO和FXS两端均具有固定的IP地址（局域网或者专网IP地址），所以此种应用环境下直接通过网关即可。也就是源端使用FXO网关，远程办公环境下的电话机用户端使用FXS网关。具体根据电话线路的数量来确定具体的网关型号即可。

对于两边具有公网固定IP地址的环境，在路由出口进行端口映射后也可以利用网关来部署，但是考虑到安全问题，不建议直接将网关部署到公网，如果不具备vpn等办公专网时，还是建议通过IPPBX方案解决。通过IPPBX放在源端作为服务端，远程端的FXS设备通过网络注册到IPPBX实现远程办公（详见3.2IPPBX解决方案介绍）。

连接示意图如下：

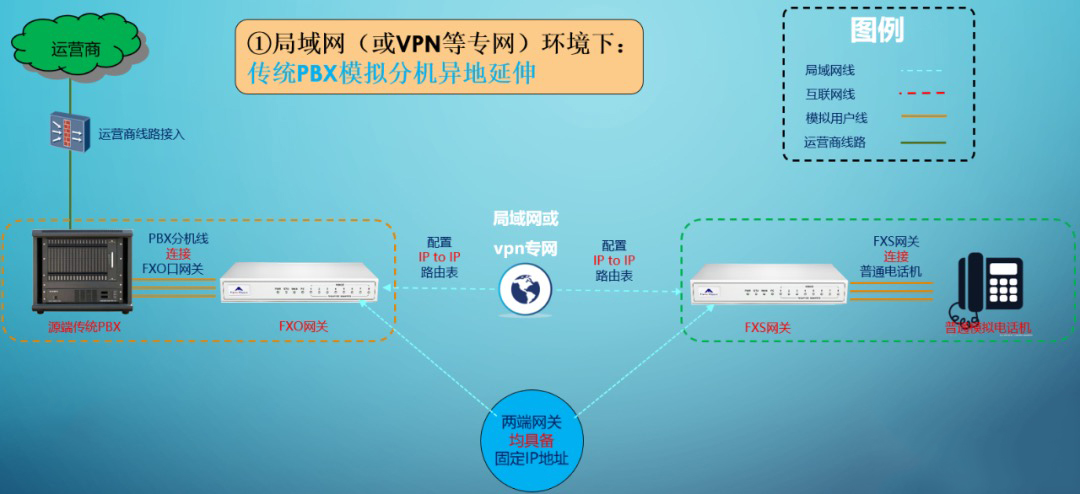

图1：局域网环境下PBX模拟分机异地延伸

3.2.      IPPBX解决方案

IPPBX解决方案主要是针对不具备局域网或者vpn等办公专网环境下应用，尤其是需要在远程办公端进行扩展多部话机情况下的应用，方便远程端办公电话自成一个PBX体系实现内部交换，源端的IPPBX自带FXO端口连接PSTN或者原PBX的模拟分机线，共享给远程办公室的分机使用。连接示意图如下：

图2：互联网环境下PBX模拟分机异地延伸
